WRE-891M弓型表面熱電偶溫度計簡介
上海自動化儀表三廠WRE-891M為弓型表面熱電偶溫度計，專供測量0～600℃范圍內各種不同形狀靜態固體的表面溫度（其中針型專供測量導體表面溫度），由于表面熱電偶攜帶方便、讀數直觀、反應較快、價格便宜，常用為鍛造、熱壓、局部加熱、電機軸瓦、塑料注射機、金屬淬火、模具加工等現場測溫的有效工具。

WRE-891M弓型表面熱電偶溫度計主要技術參數及特點
◆測量范圍：0-200℃,0-300℃，0-600℃
◆分度號：E分度
◆精度等級：0-200℃為4級，0-300℃為3級，0-600℃為3級
◆熱電偶類別：鎳鉻-銅鎳
◆熱響應時間：（T0.5<10S）在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆保護管材料：不銹鋼（304或321）
◆熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V，大氣條件為溫度15~35℃，相對濕度45%，它的絕緣值應≥100MΩ。
◆主要特點：弓型，用于靜態固體圓形，球形表面溫度測量。
◆執行標準：JB/T9238-1999

熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

熱電偶安裝圖片

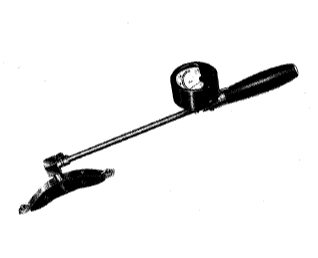

◆WRE-891M弓型表面熱電偶溫度計
