SBWZ-2480/24Sd隔爆一體化熱電阻溫度變送器簡介
SBW系列隔爆型、本安型帶熱電阻、熱電偶溫度變送器，它集熱電偶或熱電阻同變送器為一體，能直接測量-200~800℃范圍內的液體、蒸汽和氣體介質的溫度，儀表采用二線制傳送方式，將溫度轉變成與熱電阻、熱電偶信號成正比的4-20mA統一輸出信號，送顯示、記錄調節儀表或計算機，上海自動化儀表三廠生產的SBWZ-2480/24Sd隔爆一體化熱電阻溫度變送器防爆性能符合國家頒布的GB3836標準，能測量-100~500℃范圍內的介質溫度，還具有耐震、耐潮濕、精度高、功耗低、使用環境溫度范圍廣，工作穩定可靠等優點，被廣泛應用于冶金、石油化工、制藥、電力、紡織、食品、科研等工業部門。

SBWZ-2480/24Sd隔爆一體化熱電阻溫度變送器主要技術參數
◆量程范圍：-100-200℃，0-500℃間的格擋量程
◆輸入類型：Pt100輸入型
◆輸出類型：輸出4-20mA（輸出與對應溫度呈線性）
◆精度等級：±0.5%FS，可以做成±0.2%FS
◆熱電阻精度：A級 ±（0.15℃+0.005｜t｜），B級 ±（0.30℃+0.005｜t｜）
◆熱電阻保護管直徑：Φ16（特殊外徑請注明）
◆熱電阻保護管材質：不銹鋼304，321
◆熱電阻接線：三線制接線或四線制接線
◆熱電阻響應時間：T0.5≤90S
◆傳送方式：二線制
◆工作電源：DC12~35V，額定工作電壓DC24V
◆負載電阻：0-600Ω，額定負載250Ω
◆環境溫度：-25℃~80℃（危險場合不高于70℃）
◆相對濕度：5%~95%
◆環境溫度影響：≤0.05/1℃

溫度變送器工作原理
SBW系列熱電阻、熱電偶溫度變送器，它采用是二線制傳送方式，將熱電阻、熱電偶的電阻及毫伏信號變換成與輸入信號或溫度信號呈線性的4-20mA的輸出信號。并將信號傳送給計算機或其它設備。

溫度變送器使用選型

型號舉例：
SBWZ-2480/24Sd表示輸入分度號Pt100常規型，固定螺紋帶4-20mA輸出的隔爆型一體化熱電阻溫度變送器
SBWZ-2470/24Sd表示輸入分度號Pt100隔離常規型，固定螺紋帶4-20mA輸出的隔爆型一體化溫度變送器
SBWZ-4480/24Si表示輸入分度號Pt100常規型，輸出與對應輸入信號呈線性4-20mA輸出的隔爆一體化溫度變送器
另訂購時還需提供溫度、壓力、材質等參數

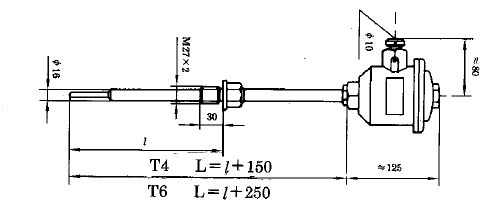

溫度變送器安裝圖片：
◆SBWZ-2480/24Sd隔爆一體化熱電阻溫度變送器
